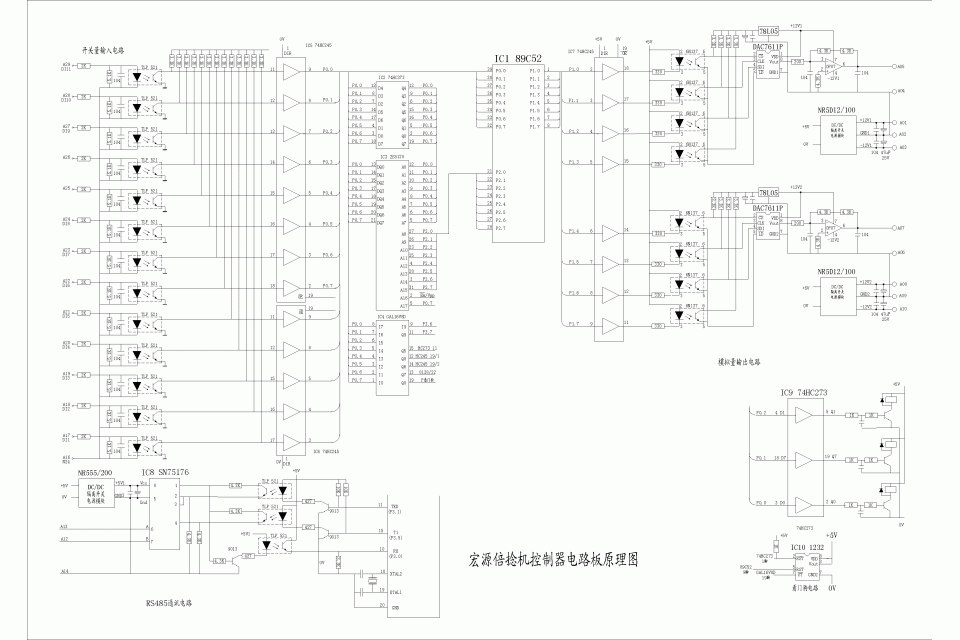

宏源倍捻机控制器电路原理图

宏源倍捻机控制器电路板原理图，gif格式，高清图。网页看起来不十分清楚，下载后，放大看即可。
6 L# m" t. i2 h7 ?' K, M$ ?" p+ b; N
6 [0 |8 Q' Z- H/ d( |1 ?
) G% d2 w' [6 `3 w, }
本网有宏源HY761型倍捻机操作使用、电气电路图说明书，请点击后面链接：宏源HY761型倍捻机操作使用、电气电路图说明书，pdf-说明书标准-促织网 (cuzhiwang.com)
